Μηχανή περιέλιξης περιβλήματος διπλού βραχίονα για μετασχηματιστή υψηλής συχνότητας

GWD‑S22 Μηχανή περιέλιξης με μανίκια διπλού βραχίονα|Αυτόματο κουρδιστήρι με μπομπίνα μετασχηματιστή



Το μηχάνημα περιέλιξης περιβλήματος χιτωνίου διπλού βραχίονα GWD-S22 ενσωματώνει σπείρωμα χιτωνίου, περιέλιξη, κολλητική ταινία μεταξύ στρωμάτων και διαμόρφωση τοίχου φραγμού. 5000Υψηλή ταχύτητα RPM για παραγωγή μετασχηματιστών και πηνίων υψηλής συχνότητας. Υποστηρίζει διαμόρφωση πολλαπλών συρμάτων, συρμάτων και ενσωματωμένης γραμμής παραγωγής.



Επισκόπηση προϊόντος:

Το μηχάνημα περιέλιξης με μανίκια διπλού βραχίονα GWD-S22 είναι μια λύση αυτόματης περιέλιξης πηνίου υψηλής απόδοσης σχεδιασμένη για μετασχηματιστές υψηλής συχνότητας, επαγωγείς ισχύος και περιέλιξη μπομπίνας μαγνητικού εξαρτήματος.



Σε αντίθεση με τα συμβατικά τυλίγματα μονού βραχίονα που διαχωρίζουν το σπείρωμα, το τύλιγμα και την ταινία σε πολλαπλούς αυτόνομους σταθμούς, αυτό το μηχάνημα περιέλιξης περιβλήματος διπλού βραχίονα ολοκληρώνει την εισαγωγή χιτωνίου, την περιέλιξη πολλαπλών συρμάτων, τη μονωτική ταινία μεταξύ στρώσεων και τη χειροκίνητη μεταφορά ταινίας φραγής σε ένα μηχάνημα χειροκίνητης μεταφοράς και ανακύκλωσης προϊόντος.



Ο τυπικός χρόνος κύκλου φτάνει μόνο τα **8 δευτερόλεπτα ανά περιέλιξη** (ανάλογα με τις παραμέτρους της διαδικασίας περιέλιξης).

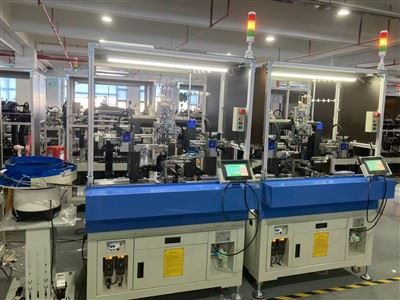

Υποστηρίζει αυτόνομη λειτουργία ή αρθρωτό συνδυασμό ενσωματωμένης γραμμής παραγωγής 2 μονάδων, 4 μονάδων, 8 μονάδων ή περισσότερων, επιτρέποντας ευέλικτη επέκταση χωρητικότητας για παραγωγή χαμηλού μείγματος υψηλού όγκου καθώς και παραγωγή πολλαπλών παραλλαγών σε μικρές παρτίδες.



Διατίθενται πολλές μηχανικές παραλλαγές: διαμορφώσεις σπειρώματος μονής γραμμής διπλού βραχίονα μονής γραμμής μονής γραμμής, διπλού βραχίονα διπλής γραμμής διπλού σωλήνα διπλού βραχίονα, τριών σωλήνων τριών γραμμών διπλού βραχίονα και διαμορφώσεις σπειρώματος τριών σωλήνων τεσσάρων γραμμών διπλού βραχίονα για να ταιριάζουν με διαφορετικές απαιτήσεις ακροδεκτών μετασχηματιστή.

1. Αρχιτεκτονική Dual Robotic-Arm Synchronized Servo Architecture

Αυτό το μηχάνημα περιέλιξης περιβλήματος με διπλό-βραχίονα-μανίκι- υιοθετεί **σερβοκινητήρες 12 σετ που κινούν διπλούς ρομποτικούς βραχίονες**, εφαρμόζοντας έλεγχο συντονισμένης κίνησης πολλαπλών αξόνων για λειτουργίες τροφοδοσίας χιτωνίου, σπειρώματος, διάταξης καλωδίων και ταινίας.



- Η βάση της μηχανής χύτευσης υψηλής ακρίβειας εξαλείφει τον συντονισμό κάτω από μέγιστη περιστροφή ατράκτου υψηλής ταχύτητας 5000 RPM, αποφεύγοντας τη μετατόπιση του πηνίου, την εσφαλμένη ευθυγράμμιση και τη μετατόπιση του χιτωνίου που συμβαίνουν συχνά σε εξοπλισμό περιέλιξης χαμηλής ακαμψίας.



- Η λογική συγχρονισμένης κίνησης επιλύει τη μηχανική σύγκρουση μεταξύ της εισαγωγής του περιβλήματος του χιτωνίου και της δρομολόγησης καλωδίων. μπορεί να επεξεργαστεί αυτόματη διάταξη καλωδίων έως και 6 συρμάτων, να σχηματίσει ορθογώνια κάμψη για ακροδέκτες σύρματος και να πραγματοποιήσει τερματισμό διπλού χιτωνίου διπλού καλωδίου στο άκρο αρχής και τερματισμού των πηνίων.



2. Καθολικός μηχανισμός τροφοδοσίας καλωδίων για αγωγούς λεπτού και λανθάνοντος

Εφαρμόζεται μια κοινή δομή τροφοδοσίας σύρματος παχύ-λεπτού για την κάλυψη σύνθετων τύπων αγωγών από 0,1 mm ελάχιστου μονού σύρματος έως **1200 σύρμα λιτς**. Λειτουργεί για επισμαλτωμένο σύρμα, σύρμα με επένδυση από μετάξι, σύρμα FIW, σύρμα καλυμμένο με φιλμ και σύρμα με μόνωση τριών στρώσεων.



- Η ειδική προαιρετική μονάδα υποστηρίζει επεξεργασία σύρματος εξαιρετικά λεπτού κλώνου 0,06 mm × 600 κλώνων.

- Συμβατό τόσο με κάθετους όσο και με οριζόντιους τύπους μπομπίνας, καλύπτοντας τις περισσότερες τυπικές προδιαγραφές μπομπίνας μετασχηματιστή με μέγιστη εξωτερική διάμετρο μπομπίνας 85 mm και μέγιστο μήκος χιτωνίου 125 mm.

- Η σταθερή γεωμετρία τροφοδοσίας καλωδίων αποτρέπει το ξύσιμο του σμάλτου, το τέντωμα του αγωγού ή τη διασπορά κλώνων κατά την περιέλιξη υψηλής ταχύτητας.



3. Ενσωματωμένος σταθμός διαμόρφωσης Taping & Barrier-Wall Forming

Δύο ενσωματωμένοι σταθμοί (σταθμός ταινίας + σταθμός ταινίας φραγμού) συγχωνεύουν το μονωτικό περιτύλιγμα μεταξύ των στρωμάτων και τη διαμόρφωση του τοίχου φραγμού σε μια ροή εργασίας, αντί για τη χειροκίνητη ταινία μετά τη διαδικασία.



- Η συνεχής περιτύλιξη μονωτικής ταινίας, η εφαρμογή ταινίας μεταξύ στρωμάτων και η περιτύλιξη ταινίας φραγμού είναι προγραμματιζόμενες.

- Το μηχάνημα παρέχει παρακολούθηση πολλαπλών σφαλμάτων σε πραγματικό χρόνο: συναγερμός διπλωμένης ταινίας, συναγερμός εσφαλμένης τροφοδοσίας χιτωνίου, συναγερμός θραύσης καλωδίων και συναγερμός έλλειψης ταινίας. Αυτές οι προστασίες που βασίζονται σε αισθητήρες μειώνουν το ποσοστό σκραπ που προκαλείται από ελαττώματα του μονωτικού στρώματος.

4. Αποκλειστικό σύστημα ελέγχου περιελίξεων-μηχανής

Το αποκλειστικό σύστημα ελέγχου της μηχανής περιέλιξης GREWIN εκτελεί τη λογική πλήρους διαδικασίας. Οι χειριστές διαμορφώνουν τις παραμέτρους περιέλιξης, τις ακολουθίες ταινίας, τις μετατοπίσεις θέσης χιτωνίου και τα προφίλ κίνησης μέσω HMI οθόνης αφής.



- Οι σύνθετες ακολουθίες περιέλιξης, συμπεριλαμβανομένων της περιέλιξης πολλαπλών συρμάτων ίδιας στρώσης, της περιέλιξης σάντουιτς ABBA, της περιέλιξης πόρπης αρσενικού-θηλυκού μπορούν να προγραμματιστούν ή να αναπτυχθούν προσαρμοσμένα σύμφωνα με τα δείγματα εξαρτημάτων του πελάτη.

- Το σύστημα υποστηρίζει αποθήκευση συνταγών για γρήγορη αλλαγή προϊόντος, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας μεταξύ διαφορετικών μοντέλων μετασχηματιστών.



5. Αρθρωτές μονάδες διαδικασίας με δυνατότητα αναβάθμισης

Το μηχανικό πλαίσιο διατηρεί τις διεπαφές τοποθέτησης για προαιρετικές μονάδες διεργασίας, ώστε οι πελάτες να μπορούν να επεκτείνουν τις δυνατότητες του μηχανήματος χωρίς να αγοράσουν νέο εξοπλισμό:



Περιτύλιγμα ταινίας με συρμάτινο άκρο (αντικαταστήστε το χιτώνιο), διπλωμένη ταινία πίσω, μικρή ταινία αυτοκόλλητου, περιέλιξη από φύλλο χαλκού, συρμάτινο δέσιμο, επεξεργασία μανίκι ασπρόμαυρου διπλού χρώματος, πέλμα δεσίματος ιπτάμενου σύρματος, διπλός λωρίδα στήριξης για σταθμούς από καουτσούκ, διπλοί σταθμοί συγκράτησης από καουτσούκ Σύρμα με μόνωση τριών στρωμάτων / τυλιγμένο με φιλμ, περιέλιξη χαρτιού Nuomei χωρίς πλαίσιο.

Τυπική διαμόρφωση

✅ Ενσωματωμένος σταθμός ταινίας + σταθμός ταινίας φραγμού, πλήρης περιέλιξη μετασχηματιστή σε έναν κύκλο
✅ Αυτόματη τροφοδοσία με μανίκια & αυτόματη τοποθέτηση. δεν απαιτείται χειροκίνητη μηχανική ρύθμιση για τη ρύθμιση του χιτωνίου
✅ Διαισθητικός προγραμματισμός HMI, αποθήκευση συνταγών και ανάκληση για γρήγορη αλλαγή προϊόντος
✅ Δομή πλαισίου από χυτοσίδηρο υψηλής ακρίβειας για μακροχρόνια σταθερότητα συνεχούς λειτουργίας
✅ Σύστημα συναγερμού βλαβών πολλαπλών καναλιών για ταινία, χιτώνιο, θραύση καλωδίων και έλλειψη υλικού



Προαιρετική / Διαμόρφωση με δυνατότητα αναβάθμισης

Ενσωματωμένη σύνδεση πολλών μηχανών, τύλιγμα ταινίας με σύρμα αντί για μανίκι, αναδιπλούμενη ταινία, επικόλληση μικρής ταινίας, περιέλιξη με φύλλο χαλκού, σύρμα δέσιμο, περιέλιξη πολλαπλών συρμάτων ίδιας στρώσης, συνκαλώδιση τριών συρμάτων σε μονή στρώση, μαύρη και ασπρόμαυρη Πόδια δεσίματος, διπλές θέσεις τοιχώματος αντιστήριξης, διπλές θέσεις επίστρωσης από καουτσούκ, απολέπιση λέιζερ για μονωμένο σύρμα πολλαπλών στρώσεων, περιέλιξη χαρτιού Nuomei χωρίς πλαίσιο, περιέλιξη σάντουιτς ABBA, περιέλιξη πόρπης αρσενικό-θηλυκό.
Διατίθεται προσαρμοσμένη ανάπτυξη διαδικασίας με βάση φυσικά δείγματα πελατών.



Τεχνικές Προδιαγραφές



Είδος	Προσδιορισμός
Αριθμός ατράκτων	1
Μέγιστη Ταχύτητα	5000 σ.α.λ
Μέγιστη εξωτερική διάμετρος μπομπίνας	85mm
Συνολικό μήκος μανικιού	125mm
Ισχύουσα διάμετρος καλωδίου	0,1--0,8 ΧΛΜ
Σύστημα Ελέγχου	Αποκλειστικό σύστημα ελέγχου μηχανής περιέλιξης GREWIN
Προδιαγραφές τροφοδοτικού	AC220V 50HZ
Προδιαγραφές παροχής αέρα	0.5--0.6
Διαστάσεις μηχανήματος	1200(L)*1100(W)*1800(H)
Βαθμολογία ισχύος	3000W
Βάρος μηχανής	450 κιλά
Σερβοκινητήρας	12 ΤΕΜ
Δομή	2 ρομποτικά χέρια





Εφαρμογή & Συμβατότητα

Το μηχάνημα περιέλιξης περιβλήματος χιτώνιο διπλού βραχίονα GWD-S22 έχει σχεδιαστεί για κατασκευαστές μετασχηματιστών υψηλής συχνότητας, μετασχηματιστών SMPS, επαγωγέων ισχύος και μαγνητικών εξαρτημάτων. Πληροί τις απαιτήσεις παραγωγής για συμβατικά μεγέθη μετασχηματιστών καθώς και περίπλοκες διαδικασίες περιέλιξης πολλαπλών βημάτων. Το μηχάνημα μπορεί να λειτουργήσει ως αυτόνομη μονάδα ή να ενσωματωθεί σε γραμμές παραγωγής πλήρους αυτοματισμού.



Συχνές Τεχνικές Ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ μιας μηχανής περιέλιξης περιβλήματος με διπλό βραχίονα και μιας συνηθισμένης περιέλιξης μπομπίνας;

Α: Τα συνηθισμένα τυλίγματα πηνίου ολοκληρώνουν μόνο την περιέλιξη του σύρματος. Η δομή διπλού βραχίονα αυτού του μηχανήματος πραγματοποιεί αυτόματα το σπείρωμα του χιτωνίου, το περίβλημα των ακροδεκτών, τη δημιουργία ταινίας μεταξύ των στρωμάτων και τη διαμόρφωση τοιχώματος φραγμού σε σειρά, αφαιρώντας πολλαπλές χειροκίνητες λειτουργίες μετά την περιέλιξη.



Ε2: Μπορεί αυτό το μηχάνημα να χειριστεί σύρμα litz / σύρμα πολλαπλών κλώνων;

Α: Ναι. Υποστηρίζει σύρμα litz έως 1200 σκέλη. Διατίθεται προαιρετική ειδική δομή για εξαιρετικά λεπτό σύρμα 0,06 mm × 600 κλώνων. Συμβατό με εμαγιέ σύρμα, σύρμα με μεταξωτό κάλυμμα, FIW και σύρμα με μόνωση 3 στρώσεων.



Ε3: Μπορώ να συνδέσω πολλαπλές μηχανές GWD-S22 σε μία γραμμή παραγωγής;

Α: Ναι. Οι αρθρωτές μηχανικές και ηλεκτρικές διεπαφές υποστηρίζουν ενσωματωμένο συνδυασμό 2 μονάδων / 4 μονάδων / 8 μονάδων για μαζική παραγωγή.



Ε4: Υποστηρίζεται η ανάπτυξη διαδικασίας προσαρμοσμένης περιέλιξης;

Α: Ναι. Μπορούμε να αναπτύξουμε ειδική λογική περιέλιξης όπως περιέλιξη σάντουιτς ABBA, περιέλιξη χαρτιού Nuomei χωρίς πλαίσιο σύμφωνα με δείγματα που παρέχονται από τον πελάτη.

Επικοινωνήστε

📩 Email: sales4@coilwindingmachinechina.com
📞 WhatsApp / Κινητό: +86 183 2206 6726
🌐 Ιστότοπος: www.coilwindingmachinechina.com



Στείλτε μας το δείγμα της μπομπίνας του μετασχηματιστή ή το τεχνικό σχέδιο.
Θα παρέχουμε λεπτομερές δελτίο δεδομένων, επίδειξη βίντεο και ανταγωνιστικές προσφορές εντός 24 εργάσιμων ωρών.
